Усиление сжатых стоек
Эффективным средством усиления сжатых стальных стержней является применение предварительно напряженных телескопических труб и элементов из других жестких профилей.

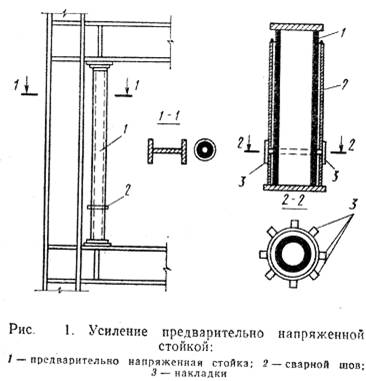

Сущность способа (рис. 1) заключается в том, что разгружающая предварительно напряженная стойка состоит из двух труб требуемого диаметра, причем внутренняя труба сжата, а наружная растянута. Достигается это следующим образом: наружную трубу устанавливают в горизонтальное положение, с одного торца трубы приваривают фланец с центральным отверстием диаметром 30 .40 мм, с другого торца на расстоянии 2 .3 м строго по оси наружной трубы устанавливают внутреннюю трубу чуть меньшего диаметра, чтобы она могла с небольшим зазором входить в наружную. Затем газовыми горелками производят нагрев наружной трубы до расчетного удлинения, вводят в нее внутреннюю трубу и обваривают по всему периметру свободного торца. Сокращаясь при остывании, наружная труба обжимает внутреннюю. В таком виде предварительно напряженный элемент устанавливают рядом с усиливаемой стойкой и плотно подклинивают под разгружаемую конструкцию. Затем двумя газовыми горелками наружную трубу разрезают в нижней части по окружности, освобождая таким образом усилие предварительного напряжения во внутренней трубе. Удлиняясь, она разгружает рядом стоящую стойку. После этого наружная труба в сечении разрезки заваривается и в состоянии воспринять часть добавочной нагрузки на колонну (стойку) после усиления. Этот способ может применяться также при усилении внецентренно сжатых элементов. Смотрите информацию как работают фонды в инвестициях у нас на сайте.
Эффективным способом увеличения жесткости каркасов промышленных зданий является устройство предварительно напряженных тяжей и оттяжек. Однако оттяжки требуют массивных анкерных устройств, увеличения площади застройки, а также они увеличивают сжимающие усилия в колоннах. Более эффективны тяжи, которые крепятся к соседним устойчивым зданиям. Натяжение таких затяжек осуществляют механическим, электротермическим или комбинированным способом, а контроль эффективности усиления — по уменьшению смещений верхних узлов каркаса при горизонтальных нагрузках.
Повышения жесткости продольных и поперечных рам возможно добиться установкой крестовых диагональных жестких связей, а когда это невозможно, — жестких распорок (ригелей) в сочетании с диагональными раскосами.
Эффективный способ увеличения прочности и жесткости металлических ригелей — подведение под них прокатных или сварных балок с приваркой под нагрузкой в нагретом состоянии. При ограниченных габаритах помещений усиливающую балку устанавливают сверху, вскрывают пол и приваривают ее к верхней полке усиливаемого ригеля в предварительно напряженном состоянии. Усиливающие балки в первом и во втором случаях заводят и жестко закрепляют в узлах рамы.
Повышения несущей способности стропильных балок и ригелей перекрытия возможно добиться устройством сплошного железобетонного настила, жестко связанного с верхним поясом балки. В этом случае жесткость ригеля существенно повышается, и его можно рассматривать как тавровую железобетонную балку с жесткой арматурой.
Наиболее часто требуют усиления сжатые стальные элементы. Традиционным способом их усиления является увеличение сечения приваркой полос, уголков и других элементов без предварительного напряжения. Однако
такой способ усиления обладает существенным недостатком: элементы усиления поздно включаются в работу, приварка этих элементов вызывает в сжатых стойках дополнительные деформации, что снижает эффективность усиления. Поэтому традиционные способы усиления применяют, если временная нагрузка на стойки составляет не менее 40 % от постоянной и во время выполнения работ по усилению она отсутствует.
