Проектирование монолитного ребристого перекрытия с балочными плитами

Исходные данные: бетон марки М250. Расчетные сопротивления такого бетона для предельных состояний первой группы будут: на сжатие осевое Rb=11 МПА, на растяжение осевое Rbt=0,88 МПА. Коэффициент условий работы бетона gb1=0,95. Рабочую арматуру для балок примем в виде сварных каркасов из горячекатаной стали периодического профиля класса А-II, RS=280 МПА, RSX=225 МПА. Для поперечной арматуры класса А-I RSX=175 МПА. Арматуру для плиты примем в виде сварных сеток из обыкновенной проволоки класса Вр-I, RS=375 МПА (для диаметра арматуры 3 мм).

Расчет плиты.

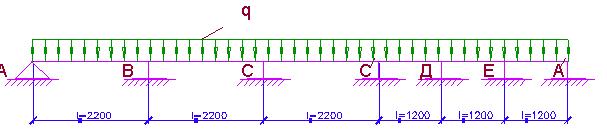

Расчетная схема плиты представляет собой многопролетную неразрезную балку, загруженную равномерно распределенной нагрузкой (рис.).

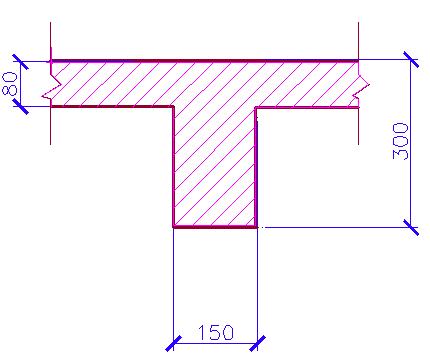

Для получения расчетного пролета задаемся размерами поперечного сечения второстепенной балки: hв.б.=(1/12…1/20) lв.б, принимаем hв.б.=360/12=30 см, b=(1/2…1/3) hв.б.³10 см; принимаем b=30/2=15 см (рис. 4. 1. 2.):

Расчетный пролет плиты между второстепенными балками l0 равен пролету в свету, т.е.:

l0=220-15=205 см (при шаге второстепенных балок 2200 мм)

l0=120-15=105 см (при шаге второстепенных балок 1200 мм)

Принимаем толщину плиты равной 8 см, что больше hмин=6 см. Собственная масса плиты gн=0,08×2500=200 кг/м2 (2000 Н/м2).

Погонная нагрузка принимается на ширину плиты, равную 1 м. Для данного случая погонные расчетные нагрузки по таблице будут равны (с учетом толщины плиты h=8 см):

g=1930+1,1×2000=4130 Н/м

р=1800 Н/м

q= g+р=4130+1800=5930 Н/м

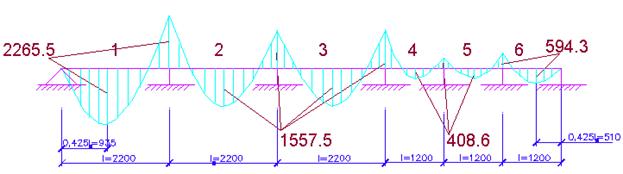

В расчете неразрезных плит с учетом пластических деформаций значения изгибающих моментов при равных или различающихся пролетах принимают по равномоментной схеме (независимо от вида загружения временной нагрузкой) равными:

- в крайнем пролете 1:

М1==5930×2,052/11=2265,5 Н×м

- в средних пролетах 2 и 3 и над средними опорами С и С¢:

М2,3=МC,С¢==5930×2,052/16=1557,5 Н×м

Таблица
